標準同步帶寬度 K W G L43齒以下 L44齒以上

55=55MM 61 68 18 88 93

85=85MM 92 99 25 119 123

100=100MM 107 114 30 132 138

115=115MM 122 130 35 148 154

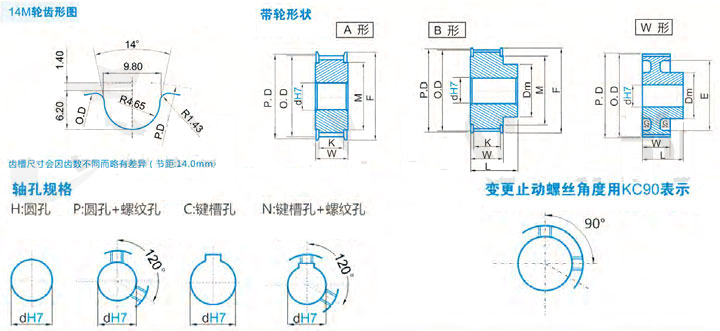

規格形狀節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 透孔外徑E 輪轂直徑Dm 內孔dH7

A形 B形|W形

H C|N H C|N

14M*28 A|B 124.78 121.98 136 101 90 20~45 20~40 20~45 20~40

14M*30 133.69 130.89 144 111 100 20~55 20~50 20~55 20~50

14M*32 142.60 139.80 152 121 110 24~60 24~55 24~60 24~55

14M*34 151.52 148.72 161 131 120 25~65 25~55 25~65 25~55

14M*36 160.43 157.63 172 141 120 25~75 25~65 25~75 25~65

14M*40 178.25 175.45 190 161 135 28~75 28~65 28~75 28~65

14M*42 187.17 184.37 201 171 145 28~100 28~75 28~100 28~75

14M*44 196.08 193.28 208 173 155 28~100 28~80 28~100 28~80

14M*48 213.90 211.10 224 190 160 32~120 32~100 32~120 32~100

14M*50 222.82 220.02 235 200 160 32~120 32~100 32~120 32~100

14M*56 249.55 246.75 260 224 160 35~120 35~110 35~120 35~110

14M*64 W 285.21 282.41 240 190 45~135 45~110 45~135 45~110

14M*72 320.86 318.06 280 220 45~135 45~110 45~135 45~110

14M*80 356.51 353.71 300 240 55~185 55~150 55~185 55~150

14M*90 401.07 398.27 340 280 55~185 55~150 55~185 55~150

注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。

基準額定功率表：Htd14M型號/同步帶寬度40mm（Kw）
主動輪	主動輪轉速
轉速	28	29	30	32	34	36	38	40	44	48	52	56	60	64	68	72	80
10	0.23	0.23	0.23	0.22	0.32	0.32	0.32	0.42	0.42	0.42	0.52	0.52	0.62	0.62	0.62	0.72	0.82
20	0.43	0.43	0.43	0.52	0.62	0.62	0.72	0.72	0.82	0.92	1.02	1.12	1.12	1.22	1.32	1.42	1.52
40	0.73	0.83	0.83	1.02	1.12	1.22	1.42	1.42	1.62	1.82	1.92	2.12	2.32	2.42	2.62	2.72	3.02
60	1.13	1.23	1.33	1.52	1.72	1.92	2.02	2.22	2.42	2.72	2.92	3.22	3.42	3.62	3.82	4.12	4.52
100	1.83	1.93	2.13	2.42	2.82	3.12	3.42	3.62	4.02	4.42	4.92	5.22	5.62	6.02	6.42	6.72	7.52
200	3.63	3.93	4.23	4.82	5.52	6.22	6.82	7.22	8.02	8.92	9.72	10.52	11.22	12.02	12.72	13.52	15.02
300	4.93	5.33	5.73	6.62	7.52	8.52	9.22	9.72	10.82	12.02	13.12	14.22	15.32	16.52	17.72	18.92	21.32
400	6.13	6.63	7.13	8.22	9.32	10.52	11.32	12.02	13.32	14.72	16.12	17.42	18.72	20.12	21.52	22.92	25.82
500	7.22	7.82	8.42	9.62	11.02	12.32	13.32	14.12	15.62	17.22	18.72	20.22	21.72	23.32	24.82	26.42	29.62
600	8.22	8.92	9.52	11.02	12.52	14.02	15.12	15.92	17.62	19.42	21.12	22.72	24.42	26.12	27.82	29.52	32.95
730	9.57	10.37	11.07	12.77	14.37	16.17	17.37	18.22	21.40	23.40	23.82	25.62	27.42	29.32	31.12	32.92	36.52
800	10.17	10.97	11.77	13.57	15.27	17.17	18.47	19.32	22.60	24.60	26.60	28.50	30.40	30.82	32.62	34.52	38.22
870	10.77	11.57	12.47	14.27	16.17	18.07	19.47	20.32	24.00	26.20	28.20	30.20	32.20	32.22	34.02	36.02	39.72
970	11.57	12.47	13.37	15.27	17.27	19.37	20.77	21.72	24.50	26.70	28.70	30.70	32.70	33.92	35.82	37.72	41.42
1000	11.77	12.67	13.67	15.57	17.67	19.77	21.17	22.12	26.50	28.80	30.90	32.90	34.90	35.02	36.32	38.22	41.92
1160	12.97	13.97	14.97	17.07	19.27	21.57	23.07	24.12	27.00	29.30	31.40	33.4	35.4	36.72	38.52	40.32	43.72
1200	13.27	14.27	15.27	17.47	19.67	21.97	23.57	24.52	29.7	32.00	34.00	35.90	37.70	38.02	38.92	40.72	44.12
1460	14.87	15.97	17.07	19.47	21.97	24.47	26.07	27.12	30.80	33.10	35.00	36.80	38.50	39.32	40.82	42.32	44.72
1600	15.57	16.77	17.97	20.47	22.97	25.57	27.27	28.32	31.80	34.00	35.80	37.40	38.80	39.82	41.12	42.32	44.02
1750	16.37	17.57	18.77	21.37	23.97	26.67	28.37	29.42	33.00	34.90	36.40	37.50	38.40	39.93	40.82	41.62	42.52
2000	17.47	18.65	19.95	22.65	25.35	28.15	29.75	30.80	33.58	34.58	34.88	34.58	38.14	38.90	39.10
2500	20.82	21.40	22.00	24.20	26.90	29.70	31.20	32.00	32.08	32.50	34.70	34.40
2920	23.62	24.20	24.80	26.00	27.40	30.00	31.10	31.60	31.80	31.70
3500			28.10	29.10	30.00	30.70	31.20	31.60
