HTD3M同步帶輪

HTD3M同步帶輪既為國產化設備的HTD3M同步帶配套，又能代替進口HTD3M同步帶輪使用。如果您定制HTD3M同步帶輪，請?zhí)峁л唸D紙（圖中可不必繪制帶輪的齒形尺寸），我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙；也可為您提供測繪帶輪等服務。

生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等

加工設備: 數控車床、滾齒機等

供貨周期: 3~10天

應用領域: 機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

立即咨詢+

標準同步帶寬度 K W L

06=6MM 7 11 19

09=9MM 11 15 23

12=12MM 14 18 26

15=15MM 17 21 29

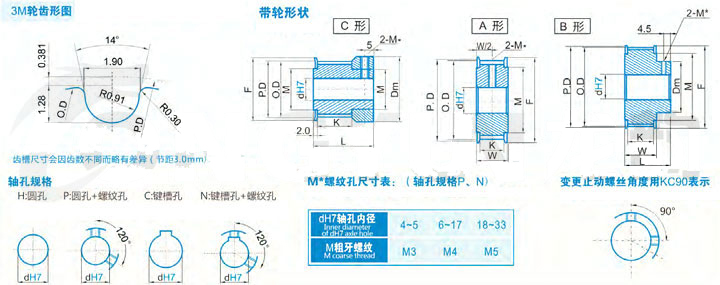

規格形狀節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7

A形 B形|C形

H P C|N H P C|N

3M*14 C|A 13.37 12.61 16 9.5 16 4|5|6 4|5|6 4|5|6

3M*15 14.32 13.56 18 11 18 4|5|6 4|5|6 4|5|6

3M*16 15.28 14.52 18 11 18 4~7 4~7 4~7

3M*18 17.19 16.43 20 12 20 4~8 4|5 4~8 4~8

3M*19 18.14 17.38 23 13 23 4~9 4|5|6 4~8 4~8

3M*20 19.10 18.34 23 13 23 4~9 4|5|6 4~8 4~8

3M*22 21.01 20.25 25 16 25 4~10 4~8 4~10 4~10

3M*24 A|B 22.92 22.16 25 16 14 4~10 4~10 4~10 4~8

3M*25 23.87 23.11 28 18 16 4~11 4~11 8|10|11 4~11 4~10

3M*26 24.83 24.07 28 18 16 5~11 5~11 8|10|11 5~11 5~10 8

3M*28 26.74 25.98 31 20 18 5~13 5~13 8~13 5~13 5~10 8

3M*30 28.65 27.89 33 22 20 6~15 6~14 8~14 6~15 6~12 8

3M*32 30.56 29.80 35 24 20 6~17 6~16 8~16 6~16 6~12 8~11

3M*34 32.47 31.71 41 28 26 6~20 6~18 8~18 6~20 6~18 8~11

3M*36 34.38 33.62 41 28 26 6~20 6~18 8~18 6~20 6~18 8~13

3M*40 38.20 37.44 44 32 30 8~24 8~23 8~23 8~24 8~21 8~13

3M*44 42.02 41.26 48 36 32 8~28 8~25 8~25 8~28 8~23 8~16

3M*48 45.84 45.08 51 36 34 8~30 8~25 8~25 8~30 8~25 8~18

3M*50 47.75 46.99 52 38 34 8~32 8~28 8~28 8~30 8~25 8~20

3M*60 57.30 56.54 60 46 39 8~38 8~33 8~32 8~35 8~30 8~20

3M*70 68.76 68.00 75 55 50 8~50 8~42 8~0 8~46 8~438 8~22

基準額定功率表：Htd3M型號/同步帶寬度9mm（Kw）
主動輪	主動輪齒數
轉速	10	12	14	16	18	20	24	28	32	40	48	56	64	72	80
20	無	0.002	0.002	0.002	0.003	0.003	0.003	0.005	0.005	0.007	0.010	0.012	0.013	0.013	0.015
40	無	0.003	0.003	0.005	0.005	0.005	0.007	0.008	0.010	0.015	0.018	0.021	0.025	0.028	0.031
60	0.003	0.005	0.005	0.007	0.008	0.008	0.012	0.013	0.017	0.021	0.028	0.033	0.038	0.041	0.046
100	0.007	0.008	0.010	0.012	0.013	0.015	0.018	0.021	0.026	0.035	0.046	0.054	0.063	0.069	0.078
200	0.013	0.017	0.018	0.021	0.025	0.028	0.036	0.045	0.053	0.071	0.091	0.109	0.124	0.139	0.155
300	0.018	0.021	0.026	0.030	0.035	0.040	0.050	0.059	0.071	0.096	0.122	0.144	0.165	0.185	0.206
400	0.021	0.026	0.031	0.038	0.043	0.050	0.061	0.074	0.087	0.117	0.149	0.177	0.201	0.228	0.252
500	0.026	0.031	0.038	0.045	0.051	0.058	0.073	0.087	0.102	0.137	0.175	0.206	0.236	0.266	0.295
600	0.030	0.036	0.045	0.051	0.058	0.066	0.083	0.099	0.117	0.157	0.198	0.234	0.269	0.302	0.335
700	0.033	0.041	0.050	0.058	0.066	0.074	0.092	0.112	0.132	0.175	0.221	0.262	0.299	0.337	0.375
800	0.038	0.046	0.054	0.064	0.073	0.083	0.102	0.124	0.145	0.193	0.244	0.287	0.328	0.37	0.411
870	0.040	0.050	0.058	0.068	0.078	0.087	0.109	0.132	0.155	0.205	0.259	0.305	0.348	0.393	0.436
900	0.041	0.050	0.059	0.069	0.079	0.091	0.112	0.135	0.158	0.210	0.264	0.312	0.356	0.401	0.446
1000	0.045	0.054	0.064	0.076	0.086	0.097	0.120	0.145	0.172	0.226	0.285	0.337	0.384	0.432	0.480
1160	0.050	0.061	0.073	0.084	0.097	0.109	0.135	0.163	0.191	0.252	0.317	0.373	0.426	0.480	0.533
1200	0.051	0.063	0.074	0.086	0.099	0.112	0.139	0.167	0.196	0.257	0.325	0.383	0.437	0.429	0.545
1400	0.058	0.071	0.084	0.097	0.112	0.125	0.155	0.186	0.219	0.289	0.361	0.426	0.487	0.546	0.607
1450	0.059	0.073	0.086	0.101	0.114	0.129	0.160	0.191	0.226	0.295	0.371	0.436	0.498	0.559	0.622
1600	0.064	0.078	0.092	0.107	0.124	0.139	0.172	0.206	0.243	0.317	0.398	0.467	0.533	0.599	0.665
1750	0.069	0.084	0.099	0.116	0.132	0.149	0.185	0.221	0.259	0.338	0.422	0.497	0.568	0.637	0.708
1800	0.069	0.086	0.102	0.119	0.135	0.152	0.188	0.224	0.264	0.345	0.431	0.507	0.579	0.650	0.721
2000	0.076	0.092	0.111	0.127	0.147	0.165	0.203	0.244	0.285	0.373	0.464	0.546	0.622	0.698	0.774
2400	0.087	0.107	0.127	0.147	0.168	0.190	0.233	0.279	0.325	9.424	0.526	0.619	0.705	0.790	0.875
2800	0.099	0.120	0.142	0.165	0.188	0.213	0.261	0.312	0.365	0.474	0.586	0.686	0.782	0.875	0.967
3200	0.109	0.134	0.158	0.183	0.208	0.234	0.289	0.345	0.401	0.520	0.642	0.751	0.853	0.954	1.053
3600	0.120	0.145	0.173	0.200	0.228	0.256	0.315	0.375	0.437	0.564	0.695	0.812	0.921	1.026	1.130
4000	0.130	0.158	0.186	0.216	0.248	0.277	0.340	0.404	0.470	0.607	0.744	0.868	0.983	1.094	1.200
5000	0.155	0.188	0.221	0.256	0.292	0.327	0.401	0.475	0.551	0.705	0.860	0.995	1.119	1.236	1.343
6000	0.178	0.216	0.254	0.294	0.333	0.375	0.457	0.540	0.624	0.794	0.959	1.101	1.226	1.340	1.437
7000	0.200	0.243	0.258	0.330	0.375	0.419	0.510	0.601	0.691	0.871	1.041	1.185	1.304	1.403	1.478
8000	0.221	0.269	0.315	0.365	0.413	0.460	0.559	0.657	0.752	0.939	1.110	1.244	1.346	1.421	1.460
10000	0.262	0.317	0.373	0.427	0.483	0.538	0.648	0.754	0.856	1.041	1.195	1.289	1.327	1.307	1.219
